人类血液中疟原虫的化学性质和酵母细胞中的免疫标记

能量色散x射线光谱学透射电镜(TEM, STEM)中的EDX或EDS或EDXS可以为生命科学提供有价值的数据;例如细胞和组织成像。用于EDS的硅漂移探测器在低能区域变得非常敏感,以至于检测与生命科学相关的少量轻元素,如钙、氧、氮和硫,现在通常是可能的。此外,EDS允许在一次实验中绘制周期表中几乎所有元素的位置,只需几分钟。这使得电子显微镜中的能谱技术注定要用于复杂生物材料的研究。雷竞技网页版生物矿化是一个合适的对象,而且氧或钙等元素的测绘也是可行的。此外,如果免疫标记包含或由合适的元素组成,则EDX可以很容易地将其与周围环境区分开来。

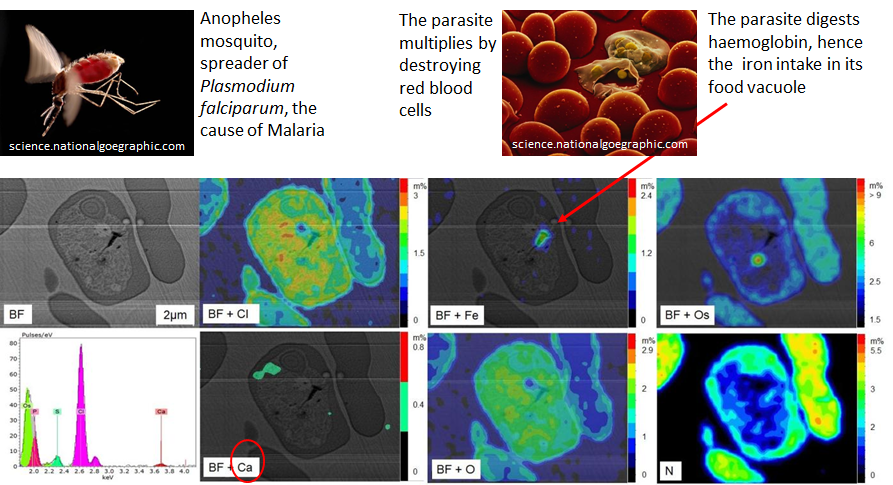

图1:树脂包裹的人血细胞被疟原虫感染,疟原虫是导致疟疾的寄生虫。定量测绘轻、重元素,精度为几m%。采集条件:30 mm²EDS探测器面积,采集角度0.09 sr,脱下角度13°,标准STEM。采集时间20分钟。数据由C. Biot, C. Slomianny, Lab提供。法国里尔大学细胞生理学教授。

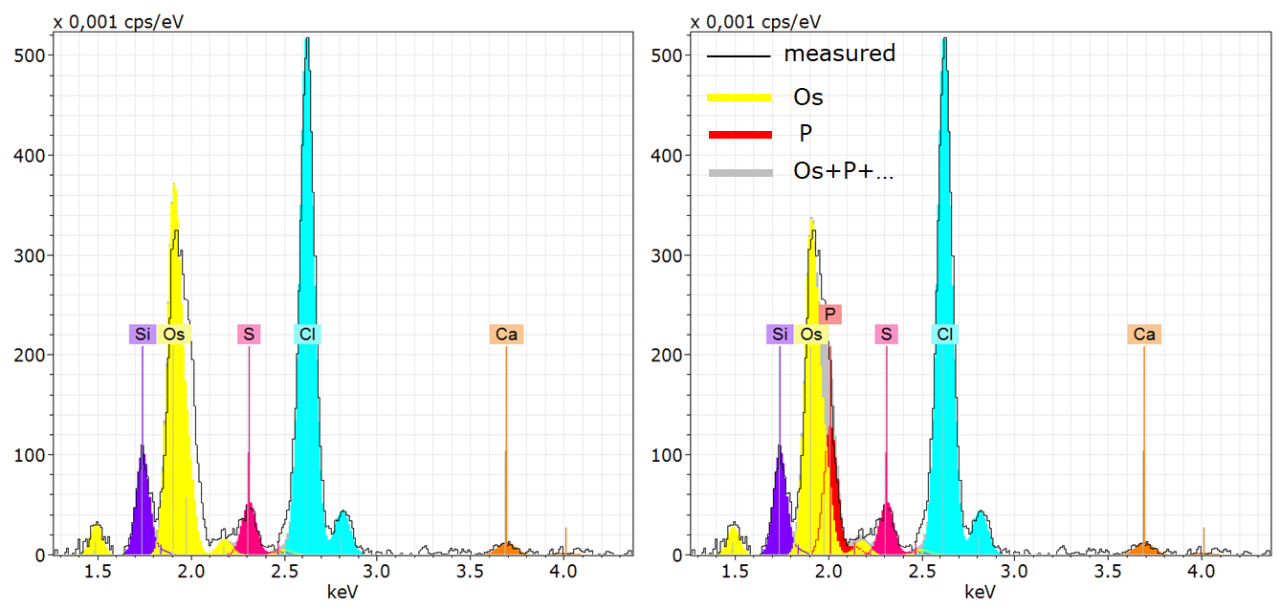

图2:使用ESPRIT软件对锇和磷进行元素线反褶积

例如,在标准STEM中使用EDX研究了被恶性疟原虫(疟疾致病寄生虫)感染的树脂嵌入的人红细胞。元素分布被绘制并定量分析(图1)。峰重叠,如用于染色的锇,和较轻的磷,可以使用通用且非常开放的EDS分析软件ESPRIT轻松分离。图2表明,磷与锇重叠的包合物对于测量光谱的正确表示至关重要。此外,用于作图的钙峰清晰地出现在背景减谱中。

第二个例子是树脂嵌入酵母细胞的元素图(图3)。可以清楚地检索到轻元素和重元素的位置。定量地显示了氮的分布,精度为几个质量百分比。最有趣的是用于免疫标记的银珠和与之相关的硫信号的映射。

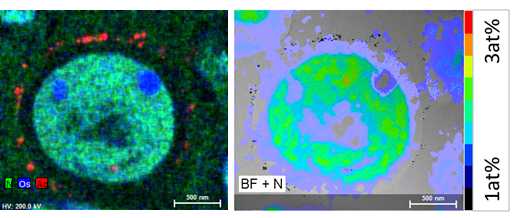

图3:树脂包埋酵母细胞的元素分析。轻元素和重元素很容易区分。定量绘制少量质量百分比的氮通常是可能的。银免疫标记和相关的硫可以显示。30mm2 EDS探测器面积,采集角度0.09sr,脱下角度22°,标准STEM。采集时间20分钟。
