多光子显微镜

创世纪2 pplus

一个完整的全光多光子工作站成像和光学操作

突出了

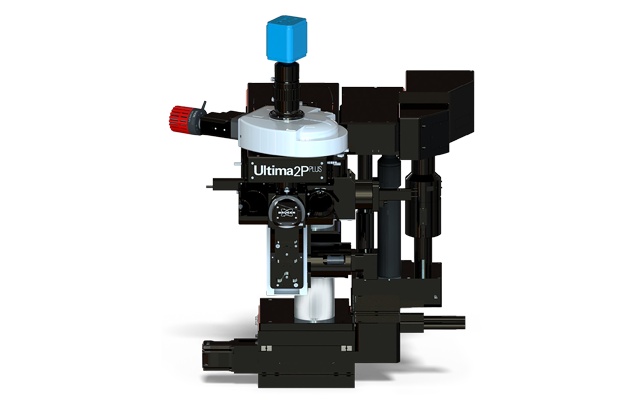

创世纪2 pplus

随着视场、灵敏度、波长和样品调节的新进展,Ultima 2Pplus提供了灵活性、分辨率、成像深度和速度的理想组合,允许用户以更高的效率和有效性同时执行成像、刺激和电生理学协议。该系统是专门为活体成像设计的,具有完全电动控制的物镜X-Y-Z位置,以及两个旋转轴的精确成像方向。第二扫描路径可同时成像和光激活。系统优化的光学序列在大视场的边缘提供了出色的性能。

领先的
视野
每次扫描提供更完整的图片。
高效的
光采集与检测
图像越深,信噪比越高。
同时
成像和光激活
准确记录细胞的时间和空间精度。

特性

特性

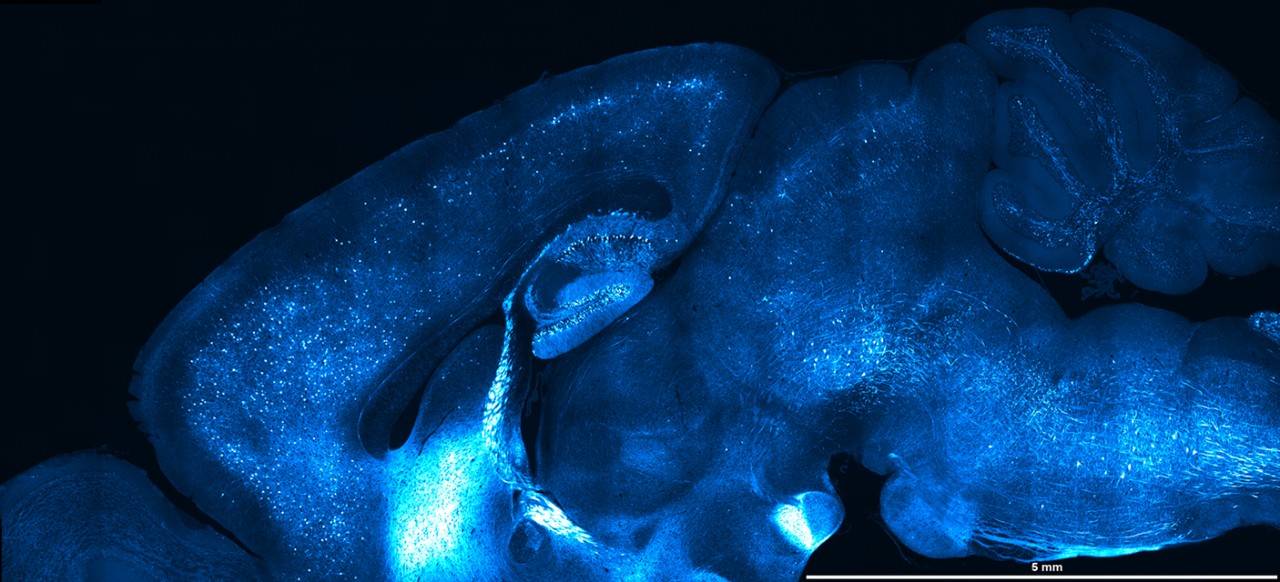

最大的视野和优越的场均匀性

Ultima 2Pplus的视野扩大了50%以上,以方便现代光遗传学实验,这需要对样本中遥远的区域进行同时成像和光刺激。一种新的定制光学设计在整个领域保持了空间和时间分辨率,这对于研究人员能够在不改变实验设计的情况下继续他们的工作至关重要。

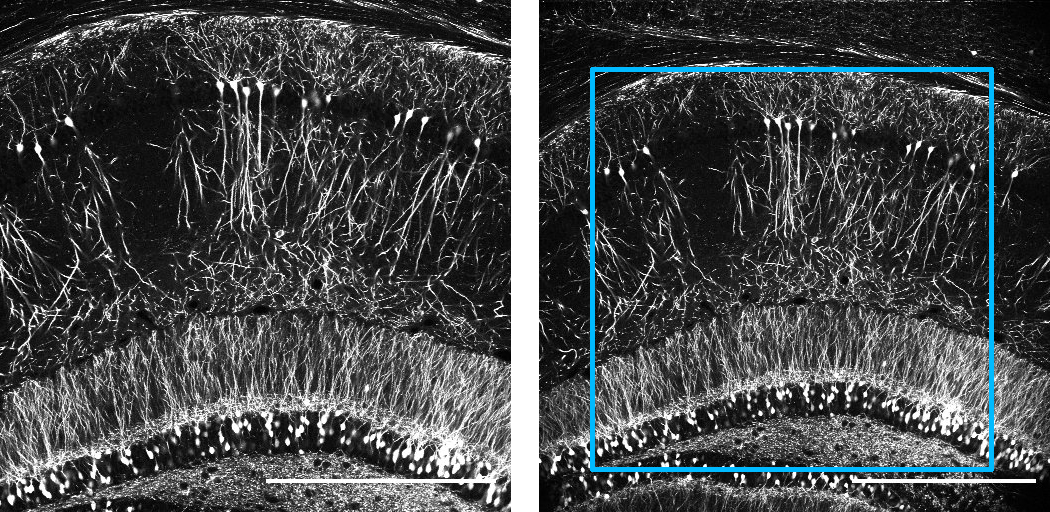

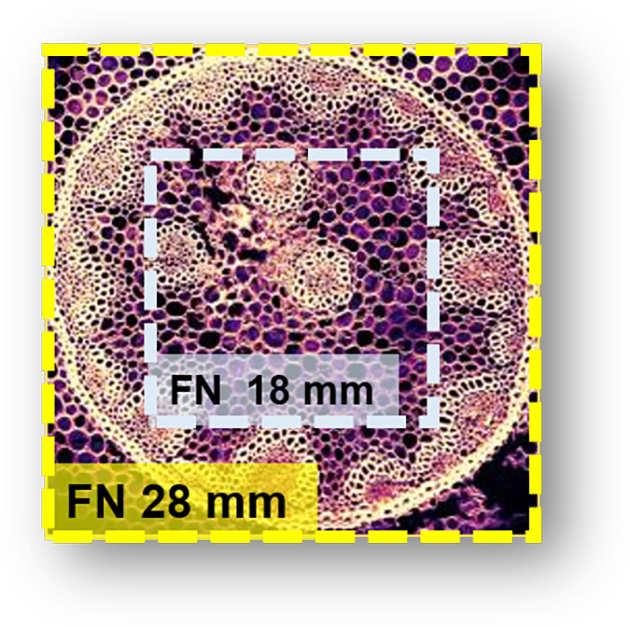

Ultima 2Pplus的视野是fn28毫米,而工业标准的fn18毫米。

高灵敏度深度成像

1.3mm深,第5层锥体细胞3d视图。通过玻璃覆盖的颅窗收集一个月大的转基因Thy1-YFP-H系小鼠的数据。数据由纽约大学医学院杨光提供。

Ultima 2Pplus光收集路径确保了从昏暗、厚实和不透明的生物样品中散射的几乎所有光子的检测。2英寸或更大的光学器件提供了优越的收集效率
整个发射路径,直到灵敏的近距离探测器。由于双光子显微镜已经被广泛采用,新兴的三光子显微镜提供了成像更深入的潜力
样本。由于更远的红外波长散射更少,三光子激发有望在大脑中成像几毫米。Ultima 2Pplus已经独特地整合了这一能力,将您的研究提升到新的潜力水平。

完善的光刺激和成像

Ultima 2Pplus可以通过布鲁克的Neuralight 3D进行复杂的光遗传学实验TM空间光调制器选项。用计算机生成的全息图可以在多个焦平面上同时刺激大量的目标。在3D全息实验中,使用定制设计的光学校正ETL聚焦模块对不同深度的目标进行成像,该模块允许成像平面相对于光刺激的独立z定位。

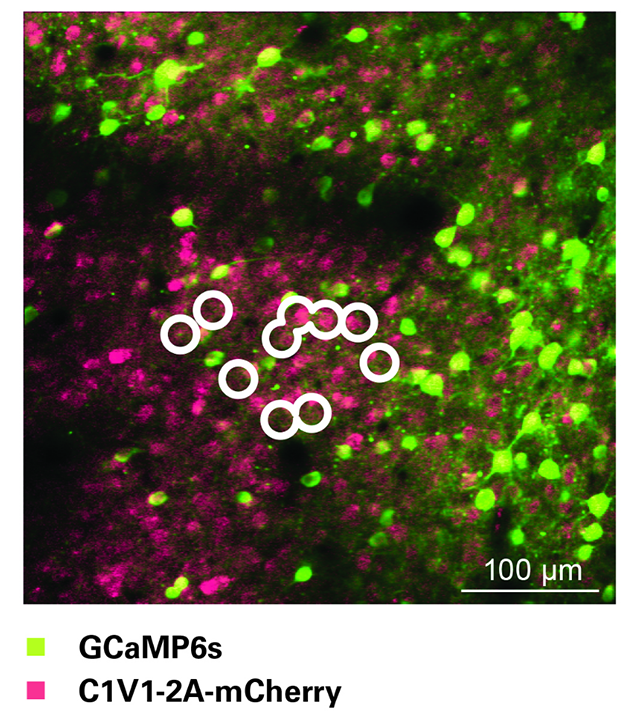

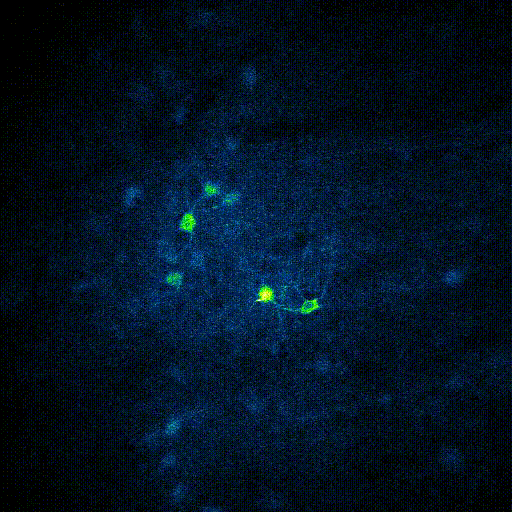

用Neuralight 3D光刺激圈圈细胞。点的三维全息图被创建,然后在神经元细胞体上螺旋扫描。数据由Adam Packer, Lloyd Russell, Henry Dalgleish, Michael提供Häusser的实验室,伦敦大学学院。

应用程序

规范

规范

扫描头
扫描方法 匹配对6毫米剑桥振镜与光栅和螺旋扫描能力
视野 ~1.375毫米× 1.375毫米,16倍物镜(≤28毫米FN)
扫描速度

光栅扫描:1.65 fps在512 x 512, >12 fps在64
螺旋扫描:6 fps在512 x 512, ~30 fps在64 x 64

扫描定制 用户自定义的直线,徒手和圆形(无限)线扫描,包括软件;用户自定义像素/线和线/扫描从1到2048;≤120倍扫描变焦;360°扫描旋转;点扫描
释放的选择 第二套3毫米或6毫米的剑桥振镜在同一扫描头,提供高精度的可见或多光子激光样品照相处理
高速成像选项 8 kHz谐振振流计;~ 30fps在512 x 512, >1300 FPS在512 x 8感兴趣的区域
探测器
反映Non-Descanned 1 - 4个手工挑选的滨松多碱PMTs;可升级为高灵敏度Hamamatsu GaAsP pmt
传播Non-Descanned 1或2个精心挑选的滨松多碱PMTs;可升级为高灵敏度Hamamatsu GaAsP pmt
Dodt 单Hamamatsu PMT用于类似dic的图像采集
传播 单Hamamatsu PMT传输光图像采集
相机 标准c安装摄像头端口内置扫描头
光学输入
多光子激光 优化的多光子激光输入从690到1700 nm
这项工作 高功率LED荧光炮塔
可见激光 光纤激光输入可见激光引入
Ultima激光评级 1类(含3b类和4类激光器)带灯箱
Helios激光评级 3 b类
领导 全场光激活LED模块
电机控制
布鲁克X, Y阶段 高度变化,X ~15 cm, Y ~7.5 cm移动,步长~0.3 μm
布鲁克X, Y显微镜底座 精细和粗移动平台,行程~ 35mm,步长0.1 μm
力量Z-Focus 范围30mm,步长~0.2 μm
力量Z-Piezo 行程范围≤1000 μm,步长0.05 μm
布鲁克轨道鼻片 目标角度和旋转的电动控制
软件
Prairie View成像 交钥匙直观和可定制的操作成像
系列 易于创建深度堆栈,用户可自定义切片数,步长和激光功率
轻松创建涉及z系列和触发图像的复杂系列
阶段蒙太奇 Atlas Imaging简化了设置并优化了2D和3D舞台蒙太奇的获取
外围设备集成 波长和功率控制可用于多光子和可见激光发射
光活化 用户自定义点和同步激光调制区域
兴趣区域 用户自定义区域更快的扫描能力
亮度随时间变化 用户自定义区域随时间的强度映射和绘图
输入/输出电压 用于电生理实验、刺激控制和与外部设备同步的信号输入和输出
