原子力显微镜

纳米巫师V生物科学

自动定量纳米机械成像

突出了

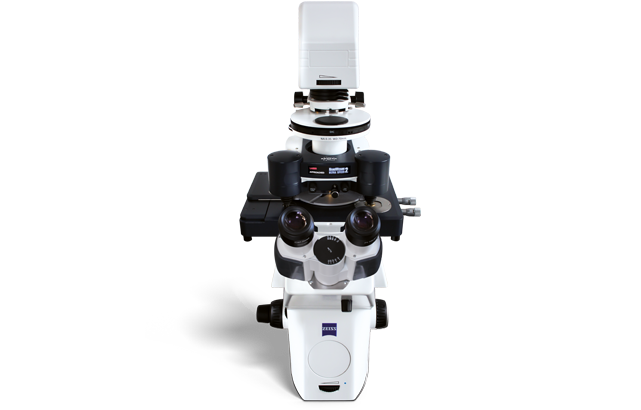

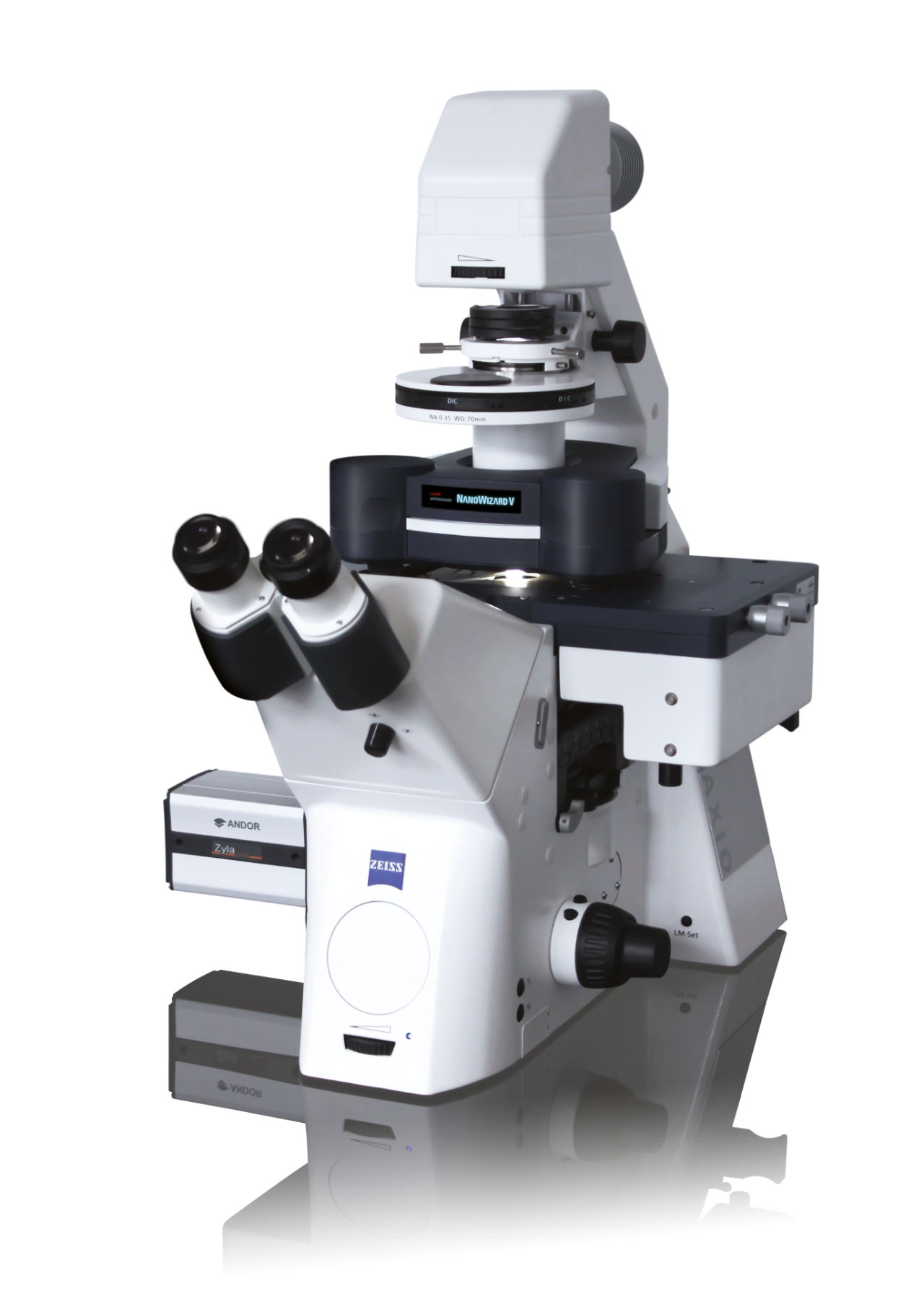

NanoWizard®V生物科学

JPK NanoWizard®V将高时空分辨率与大扫描区域、灵活的实验设计以及与先进光学显微镜系统的出色集成相结合。系统参数的自动设置、校准和重新调整为长期、自我调节的实验系列提供了新的可能性。

自动化
完善绩效,提高生产力
自动化设置、工作流程和校准为长期、自我调节的实验系列和复杂的实验程序提供了新的可能性。
NanoMechanics
定量成像
得益于先进的力控制,单分子,细胞,组织和高度精细样品的纳米力学特性。
快速扫描
400行/秒
通过自适应、基于智能的扫描程序、快速力映射和分子识别实时研究动态生物过程。雷竞技怎么下载

特性

发现第五代生物afm

NanoWizard V预计将大大提高我们对动态细胞过程和分子机制的理解。雷竞技怎么下载其PeakForce-QI模式可实现快速灵活的定量纳米力学测量,显著扩展了afm的功能,同时其自动化、远程控制和快速扫描功能可为甚至复杂的实验提供高通量、高性能成像。

NanoWizard V具有新颖的扫描仪和传感器技术以及最先进的控制软件,包括直观的,基于工作流的图形用户界面(GUI),以确保真实,易于使用的AFM操作。

  • 无与伦比的易用性
  • 动态速度和改进的吞吐量
  • 自动化,高像素密度映射和成像

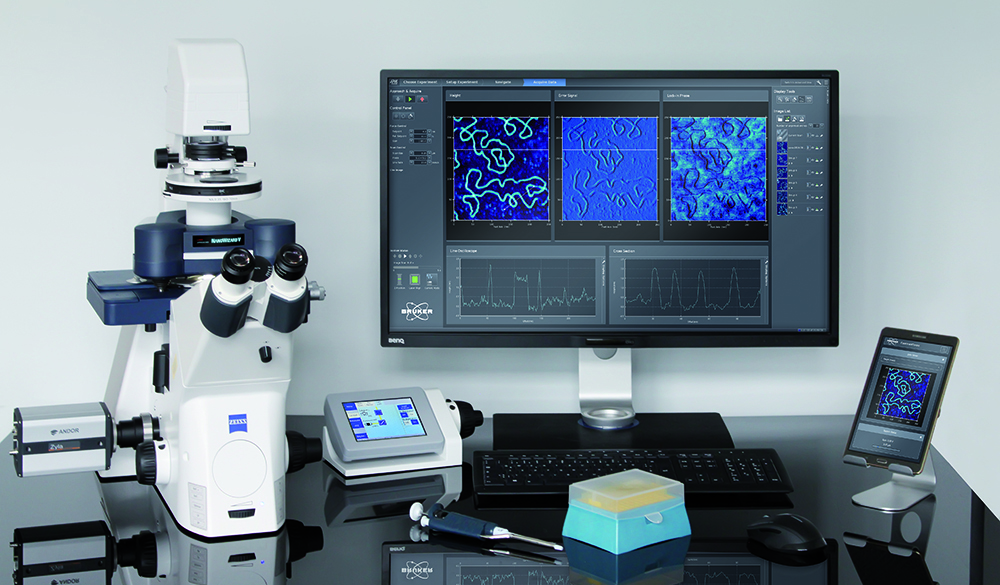

NanoWizard V BioScience设置在蔡司Axio观察者与平板控制。
  • 从生物afm的先驱与超过25年的经验开发生物原子力显微镜
  • 的安装基础所识别超过1000个JPK/Bruker生物afms全球范围内
  • 证明8500+出版物具有生物学意义
  • 支持专用悬臂开发高分辨率成像和定制应用
  • 为新的科学发现铺平道路:
    ·PeakForce-QI, PeakForce tap®,PeakForce QNM®,QI
    ·单分子力谱(SMFS)
    ·单细胞力谱(SCFS)
    ·用于AFM的DirectOverlay 2与高级光学显微镜相结合
    ·全新软件环境V8
    ·具有最新的实验计划和实验控制
    ·高NA光学和AFM配件,环境控制等

最新技术,最大效率

高性能生物afm

在新的SPM V8软件中具有增强的,基于工作流的设计和直观的用户指导,NanoWizard V使初学者和专家能够获得最高质量,可重复的数据。该系统的高度自动化提高了生产力和最大限度的吞吐量。最先进的分析和批处理程序确保科学的准确性和统计数据的可靠性。

  • 自适应智能扫描例程使扫描速度更快,最高可达400行/秒
  • 最低噪音扫描仪和检测系统,确保高分辨率数据和无与伦比的性能倒置光学显微镜
  • PeakForce-QI, PeakForce敲击和QI模式的共生,为高度精细的样品提供最快,最先进的力控制

最快的自动生物afm瓦楞样品倒置显微镜

  • 可视化动态与布鲁克的嵌套扫描仪和最新的反馈技术
  • Bruker的经验证的DirectDrive增加了悬臂激励的稳定性
  • 主动平衡在大扫描范围内提供更快的扫描
  • 改进的生产力和最大化的吞吐量可以实现更好的统计
  • 智能优化例程提供定量纳米力学

最直观的生物afm操作

  • 基本的易用性特性
  • 用户管理,多用户设施的理想选择
  • 自动化设置和工作流
  • 一键式悬臂校准
  • 一键光学图像校准
  • 具有拼接功能的AFM扩展光学视野
  • 长期、无人值守的实验程序
  • 远程操作能力
  • 优化了参数和收藏夹的存储
  • 直观地集成数据处理例程

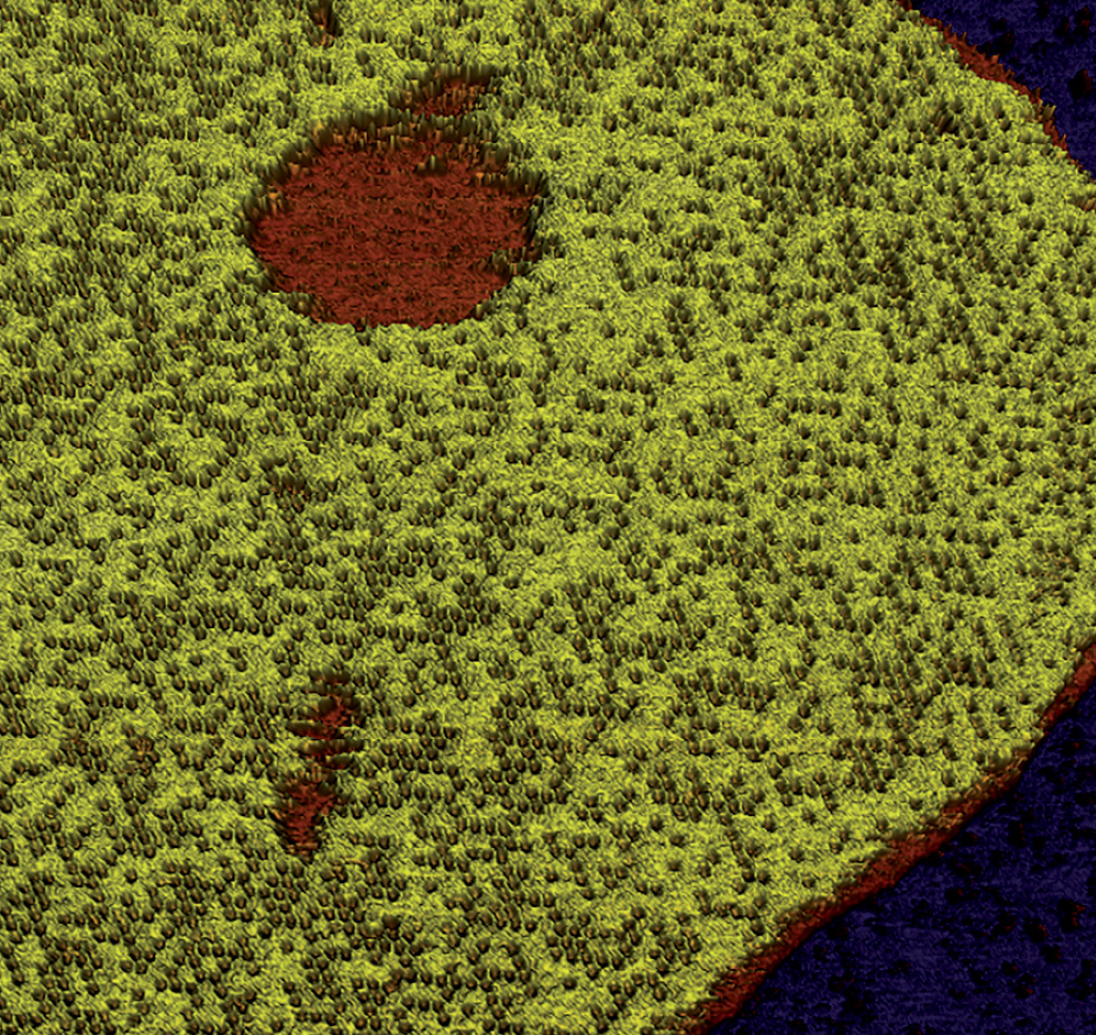

以40hz线速率获得缓冲液脂膜上Annexin 5蛋白的攻丝模式形貌图像,显示二维蜂窝结构中中心三聚体的占据密度。扫描尺寸1.3 μ m x 1.3 μ m,高度范围8.0 nm。

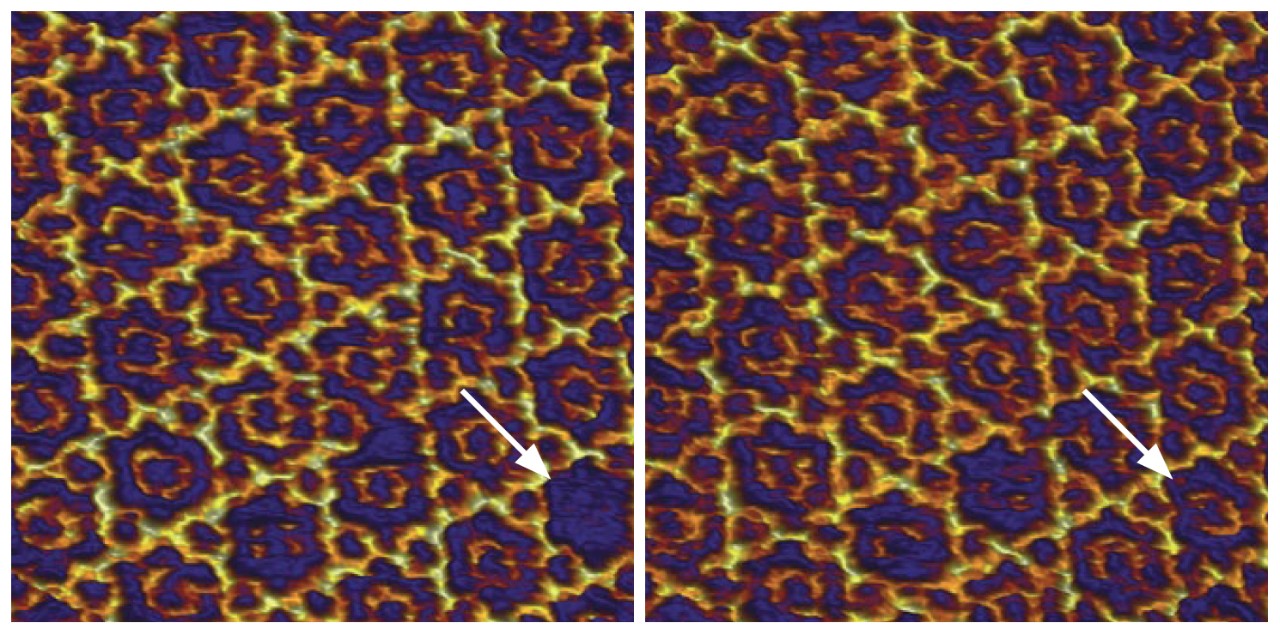

缓冲液中脂膜膜联蛋白5蛋白在170 Hz线率下的快速攻丝模式地形图像。箭头描述了12秒(8帧)后二维晶体结构溶液中中心三聚体的占用情况。扫描尺寸96 nm x 96 nm,高度范围1.0 nm。

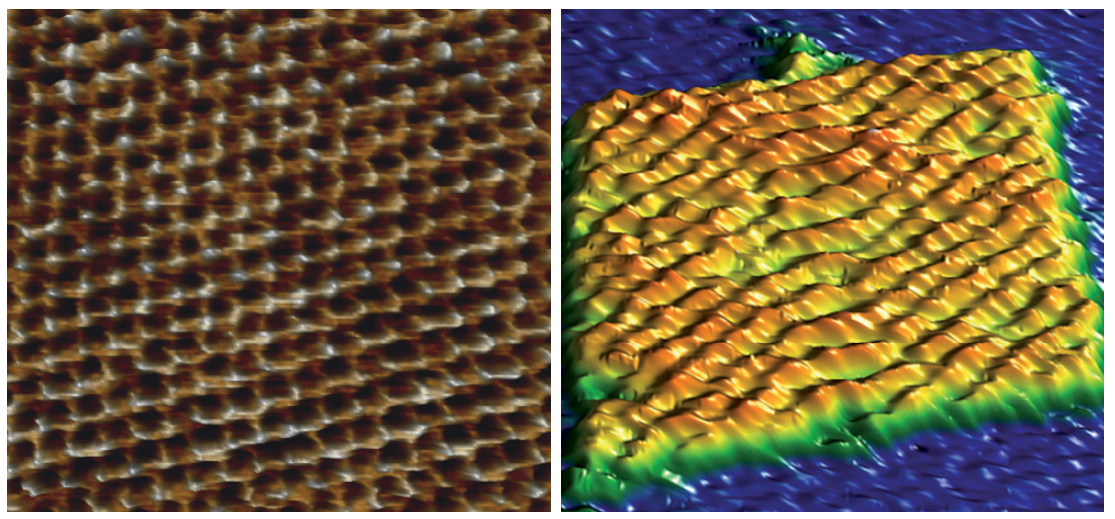

左图:液态云母原子晶格形貌图。在倒置显微镜上闭环拍摄的图像,扫描尺寸10 nm × 10 nm,高度范围210 pm。右图:DNA折纸(gta - afm, Gattaquant,德国)在TAE缓冲液中以400线/秒的速度获取的敲击模式地形图像,扫描尺寸96 nm x 96 nm,高度范围3.1 nm。

“NanoWizard V在医疗成分分析方面非常出色。”


rer博士教授。nat. Hans Bäumler
研究部主管
输血医学研究所Charité柏林大学医院(德国)

特性

理解生物学中的力量

机械生物学领域领先的生物afm

通过为正确的实验提供正确的模型,布鲁克为复杂的科学问题提供了简单的解决方案。自动化测量程序使研究人员能够专注于重要的东西——他们的研究——并质疑为什么而不是如何。

  • 研究单分子、活细胞和组织样本
  • 在自然条件下研究波纹状和细腻柔软的样品结构
  • 详细了解粘弹性特性和粘接过程
  • 最高水平的自动化归功于自动对齐,混合阶段或电动阶段,实验计划,实验控制,以及高速信号处理和最低噪音水平的GUI功能


PeakForce-QI -定量成像的新篇章

定量生物成像的先驱,PeakForce tap(2000+出版物)和QI(~1000出版物),现在为您带来下一代:
PeakForce-QI

  • 得益于最新的压电和传感器技术,最快的纳米机械成像
  • 简单、精确的批量处理
  • 真实、实时力曲线监测

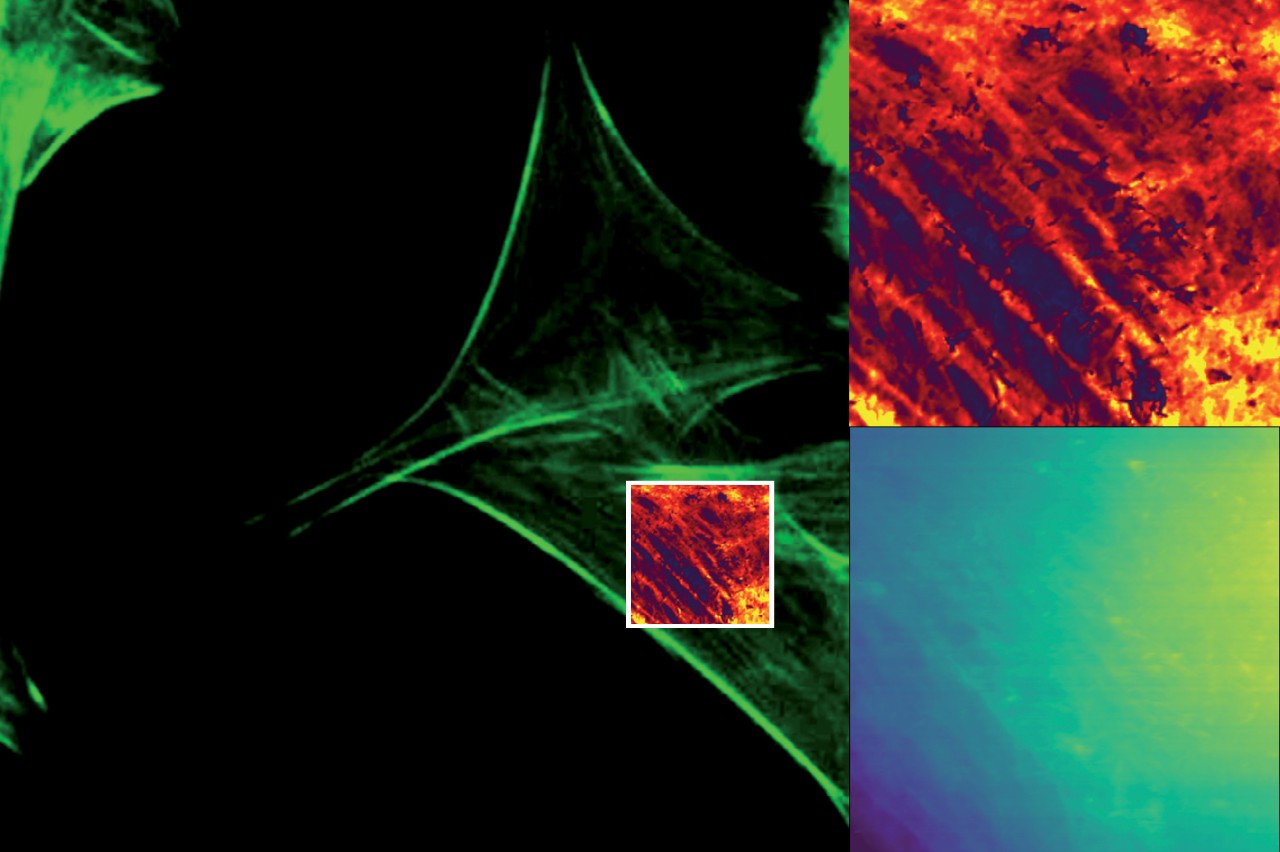

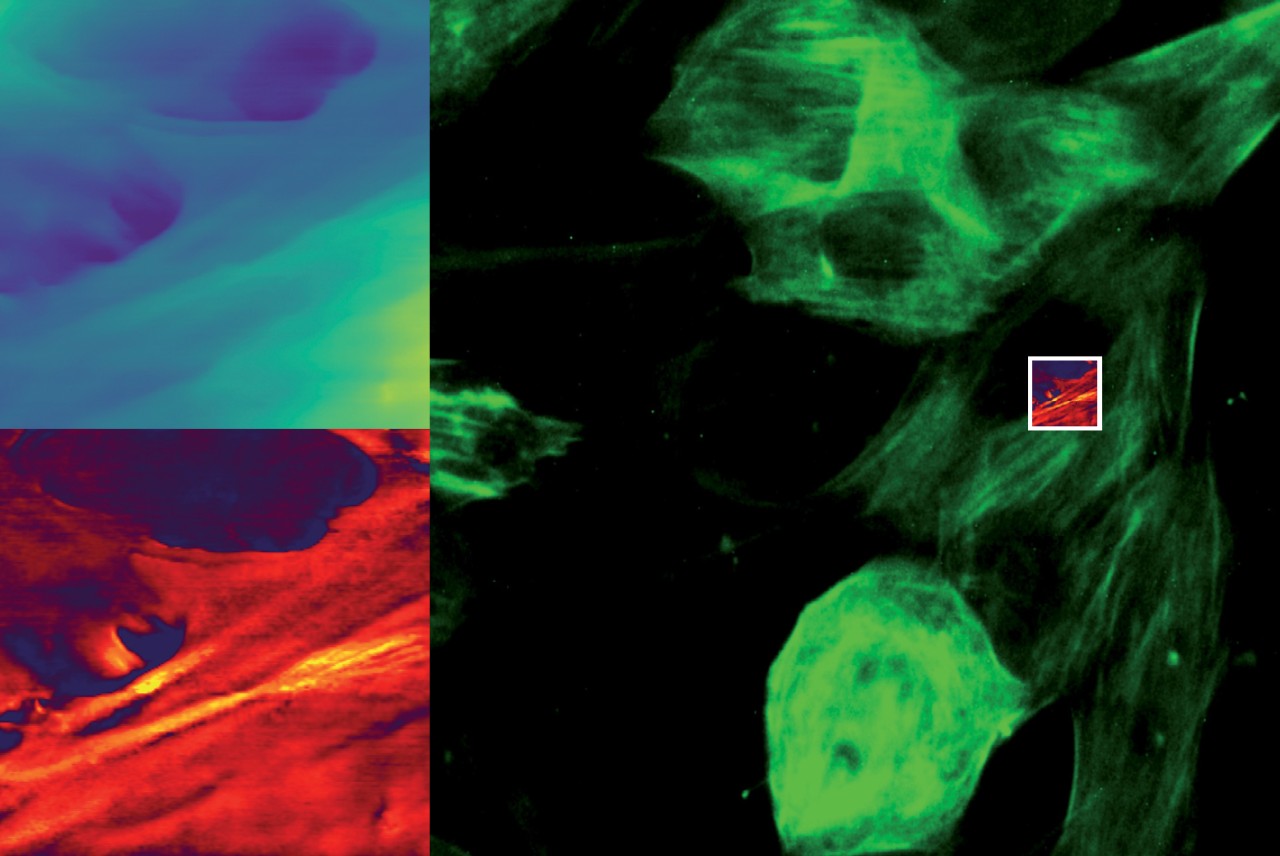

相关PeakForce-QI和荧光数据集的活NIH-3T3成纤维细胞(小鼠)细胞在37°C的细胞培养基中获得。AFM组蓝色:活成纤维细胞的PeakForce-QI形貌图,高度范围上2.35µm,下3.5µm。AFM设置红色:杨氏模量图像提取自PeakForce-QI, Z范围顶部5.2 - 13.1 kPa,底部0 - 30 kPa,扫描尺寸顶部10µm × 10µm,底部23µm × 23µm。概述:用CellMask™绿色肌动蛋白跟踪染色和杨氏模量图像叠加荧光标记的成纤维细胞,样品由Freie Wedepohl博士提供Universität柏林(德国)。

“该系统承诺的速度和分辨率,易于使用,以及到毫米范围的能力,使其成为纳米医学和生物医学应用中的AFM研究的游戏规则改变者。”

大卫马丁内斯马丁博士
物理学家·生物医学工程高级讲师
纳米健康网络传感器和诊断集群联合主席(悉尼大学)

定量数据与智能分析

自动力谱重新加载

单分子力光谱学(SMFS)和单细胞力光谱学(SCFS)的先驱现在为您带来更大的灵活性、更高的精度和更高的吞吐量。

  • 经过验证的ForceRobot技术现在内置
  • Bruker直观而强大的RampDesigner
  • 自动校准
  • 雷竞技怎么下载分子识别成像
  • 最灵敏的力控制和节省小费的功能


强大的数据切片

  • 灵活地创建地形图像在不同的力量
  • 专有接触点成像
  • 图像堆栈输出的任何通道的批处理


用于复杂的实验,从单个分子到细胞和组织

  • 优化的环境控制方案
  • 综合纳米力学与RampDesigner
  • 使用ExperimentPlanner进行复杂的实验程序
  • 长期无人值守实验中几种模式的整合

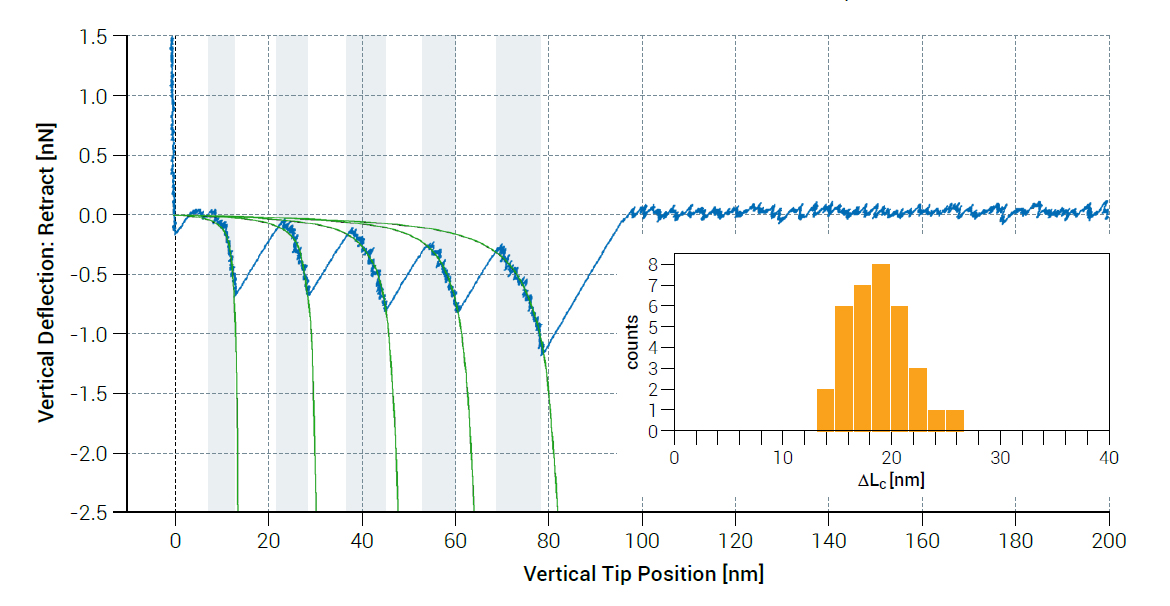

单个GB1蛋白的展开是在一项自动化的长期实验中获得的,约16小时内约54,000条曲线。插图:等高线长度差图。样品由曹教授提供,南京(中国)

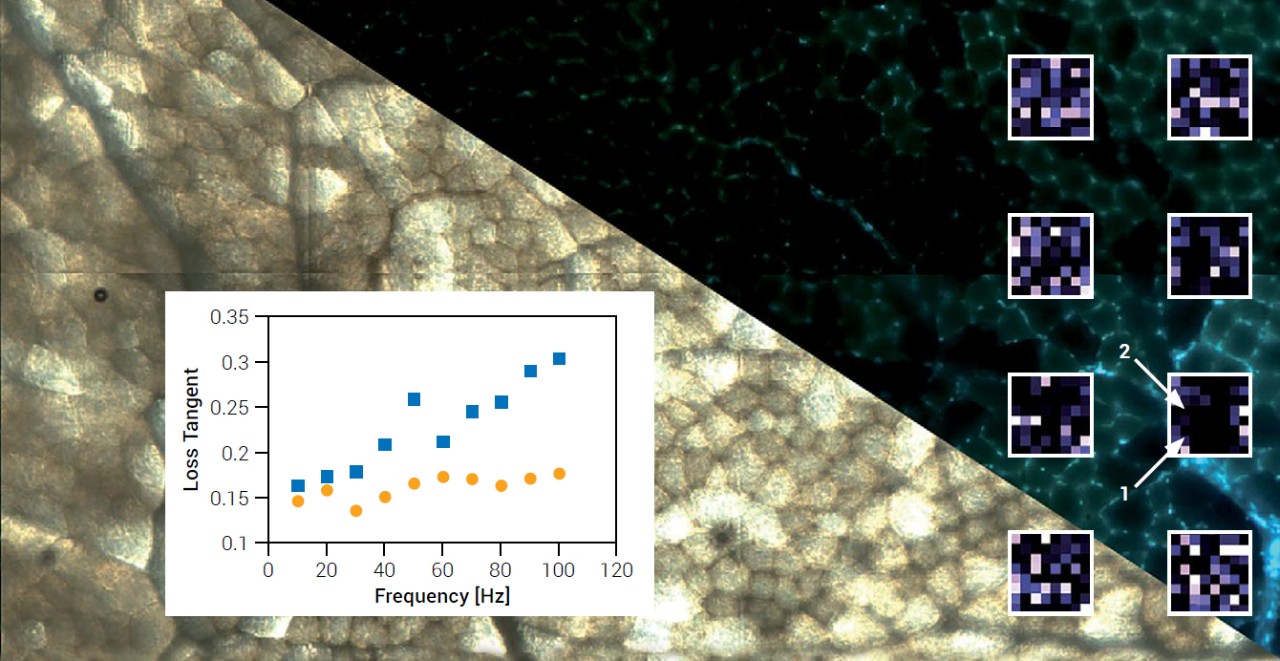

大鼠肌肉组织切片图。光学:平铺1.60 mm x 0.85 mm相位对比和Hoechst 33342荧光使用HybridStage。插入图:用MultiScan自动获取杨氏模量(z范围10 - 260 kPa)。插入图:地图内两个位置的损失切线与频率(见箭头)。橙色的点和蓝色的方块分别是位置1和2。样本由Ansgar Petersen教授提供,朱利叶斯沃尔夫研究所,Charité,柏林(德国)。

相关显微学新定义

领先的生物afm结合先进的光学显微镜

  • 完美融入先进的光学技术
  • 光学超分辨率(STED, FLIM,…)
  • 直立放置组织、植入物等。
  • DirectOverlay 2 /米罗
  • 一键式光学图像导入
  • 980 nm OBD选项
  • DirectTiling,用于更大规模的效率
  • 缝合
  • 多屏幕
  • 无缝集成多个光学、外部和AFM通道

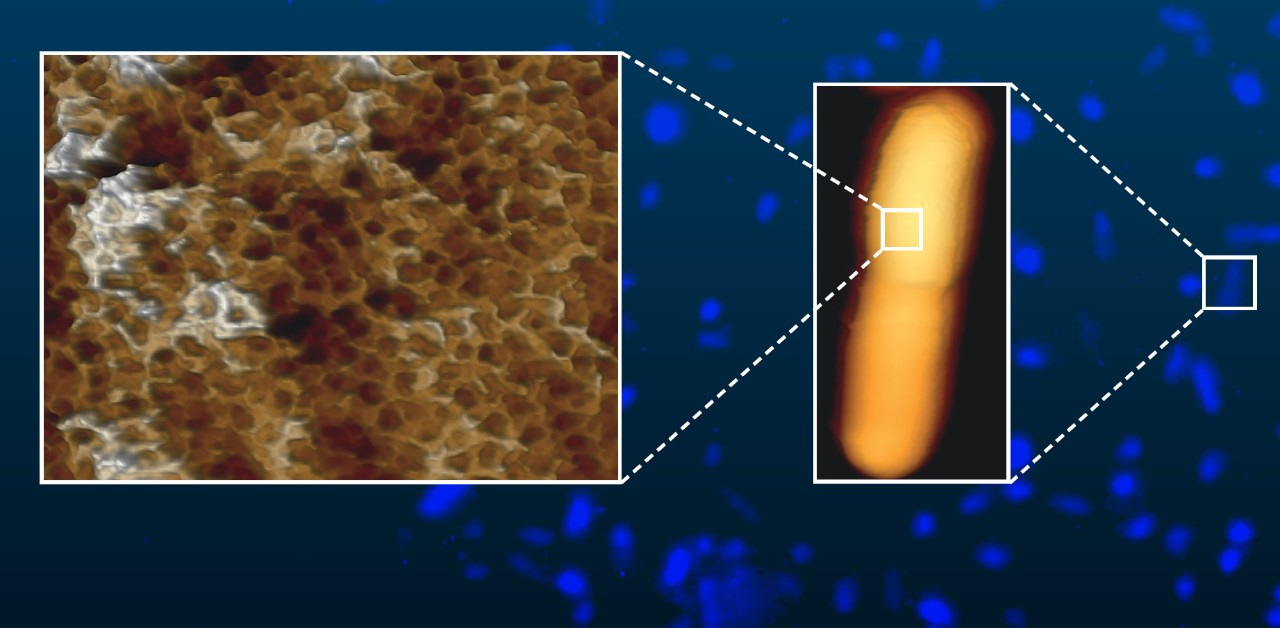

背景图像:缓冲液中覆盖纸上标记有Hoechst 33342的活大肠杆菌荧光图像。中图:利用嵌套扫描仪技术进行大肠杆菌分裂的敲击模式地形图,扫描尺寸1.7µm × 3.6µm,高度范围1.0µm。左图:嵌套扫描仪敲击模式地形图像放大分辨率外膜蛋白网络。扫描尺寸200nm × 150nm,高度范围3.5 nm。

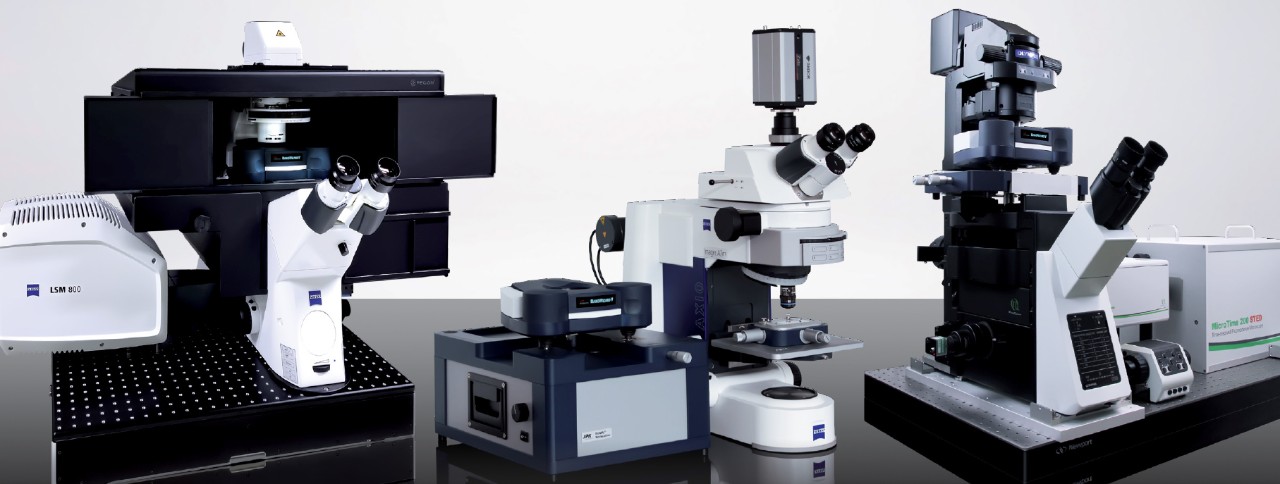

NanoWizard V与蔡司LSM 800(由Marie Weinhart教授提供,Freie Universität柏林和Leibniz Universität汉诺威),与BioMAT工作站高NA光学和蔡司Axio成像器,并在Olympus IX83上与Picoquant MicroTime 200 STED。

光模式组合

  • Brightfield
  • 迪拜国际资本
  • 相位或调制对比
  • 共焦显微镜
  • 旋转圆盘
  • TIRF和IRM
  • 烦躁,flim, FCS
  • Ca2 +成像
  • 超分辨率(STED, PALM/STORM, SIM)
  • 宏观组合
  • OT-AFM光镊

无与伦比的设计灵活性

优化用于微生物学和病毒研究


NanoWizard V BioAFM可以直接访问BSL设施中的病原体和感染源。从样品制备、加载和处理到实验运行的每一步,都可以直接在生物安全实验室中进行。

  • 适用于处理原生病原体和生物危险物质
  • 没有“额外的准备”步骤
  • 符合BSL-3标准
    (根据实验室安全规定)


探索广泛的配件多功能实验设置和环境控制。

无缝结合FluidFM技术实现了一系列新颖的实验设计和应用。

DMPC纹波相位形成在敲击模式下以200 Hz线速率在EDTA缓冲器中使用嵌套扫描仪功能成像。随着温度的升高和降低,该序列显示出两种不同的纹波相形成。扫描尺寸300nm × 300nm, z范围5度。

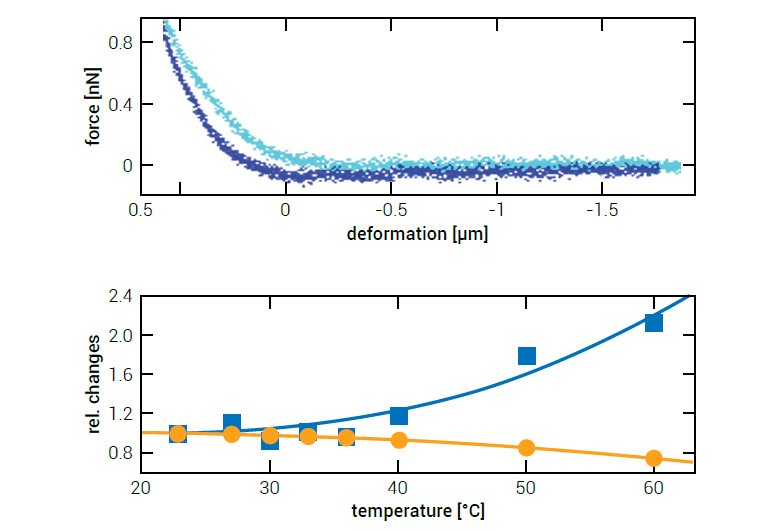

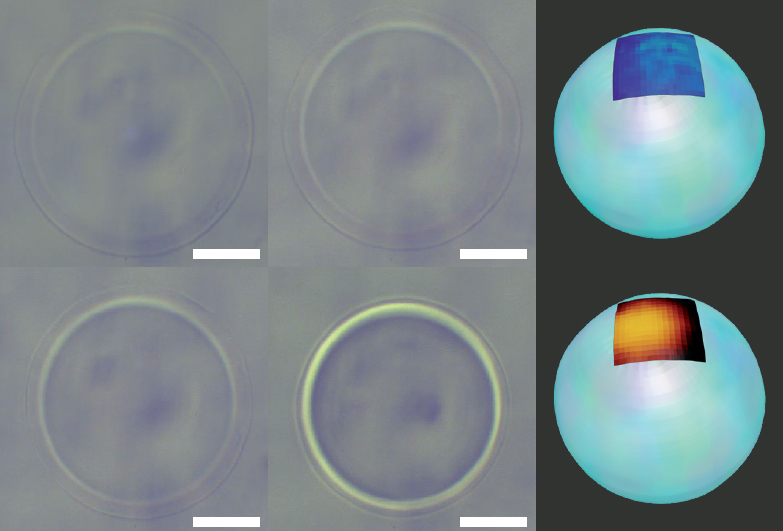

P(NIPAM-NEAM)水凝胶微粒用于细胞相互作用支架工程,在BioCell中用QI在不同温度下分析。图像显示了粒子上的QI地形图和杨氏模量图以及一系列光学相位对比图像。
上图显示了相应的QI力曲线。,底部曲线为杨氏模量随温度升高而增大(蓝色),尺寸随温度升高而减小(橙色)。样品由德国亚琛的De Laporte教授提供。

应用程序

应用程序

生命科学AFM数据画廊

Bruker的BioAFMs允许生命科学和生物物理学研究人员在细胞力学和粘附、机械生物学、细胞-细胞和细胞表面相互作用、细胞动力学和细胞形态学等领域进一步研究。我们收集了一组图片,展示了其中的一些应用程序。

规范

规范

操作模式

标准操作模式

  • 现在有了PeakForce-QI包括PeakForce tap, QI和PeakForce QNM
  • 包括快速PeakForce敲击和QI与嵌套的扫描仪技术
  • 横向力显微镜(LFM)接触方式
  • 带相位成像的敲击模式
  • ExperimentPlanner用于设计具体的测量工作流程
  • 静态和动态力谱学
  • 高级部队绘图

可选模式

  • 先进的光谱学模式,如各种力钳模式或斜坡设计
  • 快速扫描选项线路速率高达200hz
  • QI先进的定量数据模式,完美的软样品
  • ScanAsystPeakForce tap和PeakForce- qi中的自动增益和设定值调整
  • 先进的交流模式,如FM和PM带q控制和有源增益控制
  • Microrheology在CellMech包
  • 开尔文探针显微术
  • MFM和EFM
  • 导电AFM
  • 扫描隧道显微镜
  • 电光谱模式
  • 高压压电反应显微镜
  • 电化学&扫描电化学有温度控制和光学显微镜
  • 纳米光刻和纳米操作
  • NanoIndentation
  • 扫描热原子力显微镜
  • FluidFM®Cytosurge溶液
  • 用于远程实验控制的ExperimentControl功能
  • 用于组合AFM和光学显微镜的DirectOverlay 2
  • 额外的XY或Z样品移动阶段可用CellHesion®,TAO™和HybridStage™模块

配件

配件

市场上最广泛的配件

光学系统/配件,电化学解决方案,电气样品表征,环境控制选项,软件模块,温度控制,隔音和隔振解决方案等。布鲁克为您提供正确的配件来控制您的样品条件,并进行成功的实验。
